Ürün ayrıntıları:
|
| çalışma yolu: | otomatik | 1. Aşama: | Ultarsonik Temizleme |
|---|---|---|---|
| 2. Aşama: | Ultrasonik Durulama | 3. Aşama: | Sıcak hava kurutma |
| Öğe hareketi: | mekanik kol ile | ultrasonik güç: | 1200W |
| Vurgulamak: | 1200W Ultrasonik Temizleme Sistemi,SUS304 Ultrasonik Temizleme Sistemi,SUS316 Isıtmalı Ultrasonik Temizleyici |
||

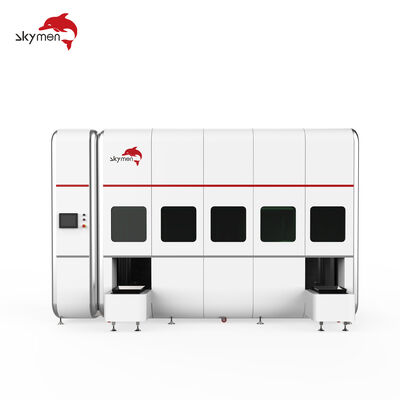

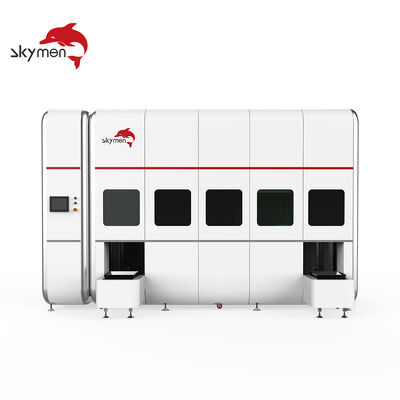

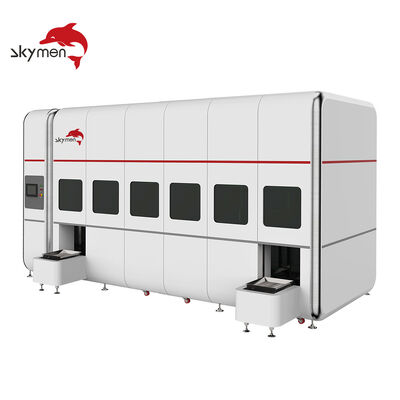

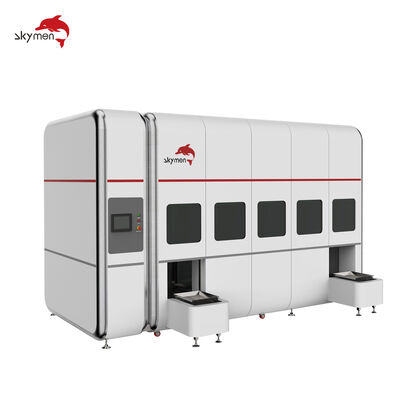

Ultrasonik Güç Şirketi tarafından Otomatik Üç Aşamalı (Yıkama, Şulap, Kuru) Ultrasonik Temizlik Sistemi
Skymen'in en popüler patentli otomatik parçalar yıkayıcı, Avantaj sadece transfer sepetleri değil, aynı zamanda en karmaşık parçaları bile temizlemek için birkaç temizlik geliştirme tasarım özelliği de içerir.
Avantaj:
Ekipman yapısı
Bu ekipman esas olarak şunlardan oluşur: filtreleme sistemi, PLC kontrol sistemi, paslanmaz çelik temizlik tankı, özel temizlik sepeti, kurutma sistemi, tek kollu manipülatör sistemi, kabarcıklama sistemi,yükleme ve boşaltma tablosu, vb.
Özellik belgesi:
|
1
|
Model
|
JTM-3024AD
|
|
|
2
|
1. Daire
|
Görev
|
Ultrasonik temizlik + Filtre + Sıcak su temizliği
|
|
Ultrasonik Frekans
|
28/40kHz (diğer frekanslar özelleştirilebilir)
|
||
|
Tank malzemesi
|
SUS304 (SUS 316 özelleştirilebilir)
|
||
| Tankın kalınlığı | 2 mm | ||
|
İç tank boyutu
|
500*300*250 mm
|
||
|
Tank Kapasitesi
|
38L
|
||
|
Değiştiriciler
|
12 adet
|
||
|
Ultrasonik Güç
|
600W
|
||
|
Isıtma Gücü
|
1500W
|
||
|
Ultrasonik zaman ayarları
|
0~99 saat
|
||
|
Sıcaklık ayarları
|
Oda sıcaklığı ~ 95°C ayarlanabilir
|
||
|
Çıkış değeri
|
- Evet.
|
||
|
Su girişi/çıkışı
|
- Evet.
|
||
|
Filtre
|
1 set, 1. tankla bağlan.
|
||
| Filtre tankının boyutu | 400*300*250 mm | ||
| Filtet elemanının hassasiyeti | 5/10μ | ||
|
Jeneratör
|
1 adet
|
||
| Jeneratör güç kontrolü | 600W | ||
| Sepete | - Evet. | ||
|
sepet yükü
|
150KG
|
||
| 3 | 2. Daire | Görev | Ultrasonik temizlik + Bubbling + Sıcak su temizliği |
| Ultrasonik Frekans | 28/40kHz (diğer frekanslar özelleştirilebilir) | ||
| Tank malzemesi | SUS 304 (SUS 316 özelleştirilebilir) | ||
| Tankın kalınlığı | 2 mm | ||
| İç tank boyutu | 500*300*250 mm | ||
| Tank Kapasitesi | 38L | ||
| Değiştiriciler | 12 adet | ||
| Ultrasonik Güç | 600W | ||
| Isıtma Gücü | 1500W | ||
| Ultrasonik zaman ayarları | 0~99 saat | ||
| Sıcaklık ayarları | Oda sıcaklığı ~ 95°C ayarlanabilir | ||
| Çıkış değeri |
- Evet.
|
||
| Su girişi/çıkışı |
- Evet.
|
||
| Fırlatma sistemi | Evet, hava kompresörü kullanıcı tarafından sağlanır. | ||
| Jeneratör | 1 adet | ||
| Jeneratör güç kontrolü | 600W | ||
| Sepete | - Evet. | ||
| sepet yükü | 150KG | ||
|
3
|
Üçüncü Daire
|
Görev
|
Sıcak hava kurutma tankı
|
|
İç tank boyutu
|
500*300*250 mm
|
||
|
Turbin gücü
|
750W
|
||
|
Kurutma gücü
|
3000W
|
||
| 4 | Makinenin çalışma şekli | Çalışma şekli | Tam otomatik |
| Yükleme ve boşaltma platformu | - Evet. | ||
| Sepeti hareket ettirmek | Mekanik kolla | ||
| Kontrol yolu |
PLC dokunmatik ekranı |
||
|
5 |
Garanti
|
1 yıllık yedek parça garantisi, tüm yaşam süreci teknik destek
|
|
|
6
|
Sertifika
|
CE, RoHS; FCC, REACH
|
|
|
7
|
Üretim süresi
|
Depozito sonrası 35 iş günü
|
|
Temizleme süreci: (temizleme yönü: soldan sağa)
WOrking yolu
Sepeti temizleme tankına koymak, sepeti çıkarmak ve sepeti tanklar arasında hareket ettirmek için tüm işlem tek kollu bir manipülatör tarafından otomatik olarak tamamlanır.Bu ultrasonik temizleme makinesinin toplam 3 çalışma tankı var, artı 1 yükleme ve boşaltma istasyonu, toplam 4 istasyon.
Seyahat mekanizması yapılandırma listesi
1Şekil: sepetin temizlik tankına yerleştirilmesi, sepetin çıkarılması ve sepetin tanklar arasında taşınması tüm süreç tek kollu bir manipülatör tarafından tamamlanır.
2"Yükleme ve boşaltma"
(a) Amaç: Temizlik rafını besleme rafına elle yerleştirin ve temizlenmeyi bekleyin;
(b) Malzeme: Tüm paslanmaz çelik + alüminyum alaşımlı destek + kemer
(c) Güç: Fren motoru ile, kızılötesi fotoelektrik sensör anahtarı ile donatılmış, akıllı
İndüksiyon başlatma ve durdurma.
3Swing sistemi.
(a) Mekanik yukarı ve aşağı salınımlı, HP motoru ve diş kutusu ile donatılmıştır.
(b) Salıncak çerçevesinin tamamı paslanmaz çelikten yapılmıştır.
4Mekanik taşıma sistemi
(a) sepetin temizlik tankına konması, sepetin çıkarılması ve hareket ettirilmesi sürecinin tamamı
Tanklar arasındaki sepet otomatik olarak manipülatör tarafından doldurulur.
(b) Paslanmaz çelik ve mühendislik plastikleri vb.
(c) Yapı:
Otomatik manipülatörün dikey kaldırma mekanik şanzımanı (tek kollu) bir diş kutusu flens türü ile donatılmış bir W fren motoru tarafından çalıştırılır ve paslanmaz çelik bir zincir tarafından çalıştırılır.denge ve istikrarı korumak için rehber raylar ve kaydırıcı bloklarla donatılmıştır; Otomatik manipülatörün yatay hareketi (tek kollu) mekanik olarak W servomotoru tarafından çalıştırılır, diş kutusu flens türüyle donatılmıştır, rehber rayla donatılmıştır.dengeyi ve istikrarı korumak için kaydırma bloğu ve raf ve pinion; ağır fonksiyonlu lastik tekerleklerle çalıştırılır.
d) Kontrol
Tüm sürüş parametreleri insan-makine arayüzünde ayarlanabilir. Otomatik manipülatör sisteminin tüm hareketli telleri ve sinyal hattı tank rayları tarafından korunur ve çalıştırılır.
5"Tüm makine dış ambalajı (güzel ve toz geçirmez tip):
Temizlik odasının kabuk desteği 40×40 ve 40×80 evrensel alüminyum tanklardan yapılmıştır.0 mm kalınlığında elektrolitik karton toz püskürtme ve akrilik karton hareketli kapılar ve şeffaflıklar
Seçiminiz için farklı boyutta aynı seri:
| Model | Her tankın boyutu | Tank hacmi | Ultrasonik Güç |
Ultrasonik tankın ısıtma gücü | Kurutma tankının ısıtma gücü | Değiştiriciler |
| L*W*H (mm) | (L) | (W) | (W) | 750W | (pc) | |
| JTM-3024AD | 500X300X250 | 38L*3 | 600W | 1500W*2 | 750W | 24 adet. |
| JTM-3036AD | 500X350X300 | 53L*3 | 900W | 1500W*2 | 750W | 36 adet |
| JTM-3048AD | 550X400X350 | 77L*3 | 1200W | 3000W*2 | 750W | 48 adet |
| JTM-3060AD | 550X450X400 | 99L*3 | 1500W | 3000W*2 | 750W | 60 adet |
| JTM-3072AD | 600X500X450 | 135L*3 | 1800W | 4500W*2 | 750W | 72 adet |
| JTM-3096AD | 700X500X500 | 175L*3 | 2400W | 6000W*2 | 750W | 96 adet |
| JTM-3120AD | 800X600X550 | 264L*3 | 3000W | 6000W*2 | 750W | 120 adet |
| JTM-3144AD | 1000X600X600 |
360L*3 |
3600W | 9000W*2 | 750W | 144 adet |
| JTM-3216AD | 1000X900X600 | 540L*3 | 5400W | 18000W*2 | 1100W | 216 adet |
| JTM-3288AD | 12000*1000*800 | 960L*3 | 7200W | 24000W*2 | 1500W | 288 adet. |
Resimler:
Temiz etki:
